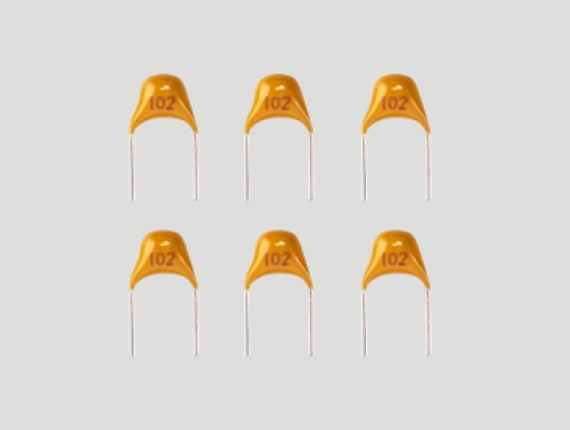

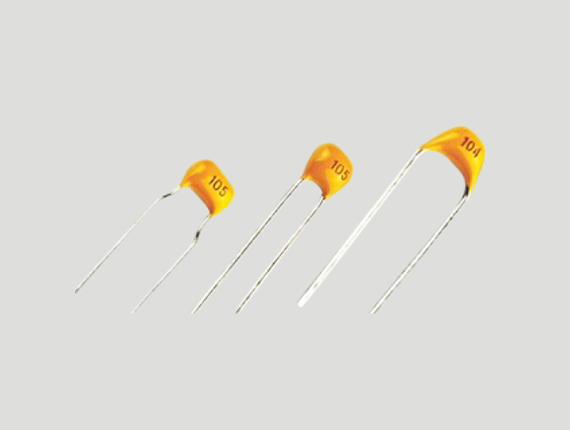

徑向引線陶瓷電容特性
本產品容量大，溫度特性，工作電壓和容量誤差范圍 工業生產標準尺寸 適合自動安裝的卷帶包裝
徑向引線電容器尺寸、容量、工作電壓關系表
| 尺寸規格 | 外型 | 尺寸 (mm) | 工作電壓 | 容量范圍(pF) | |||||||
| F | Hmin | Lmax | Wmax | Tmax | D | COG(NPO) | X7R | Y5V(Z5U) | |||
| 0805 | A1 | 5.0 | 5.0 | 4.2 | 3.8 | 3.8 | 0.5 | 25V | 0R5~332 | 221~105 | 103~105 |
| B1 | 5.0 | 50V | 0R5~222 | 221~105 | 103~684 | ||||||
| C1 | 2.5 | 100V | 0R5~102 | 221~683 | |||||||
| 1206 | B2 C2 |
5.0 4.0 | 5.0 | 5.0 | 4.5 | 3.8 | 0.5 | 25V | 0R5~682 | 102~105 | 103~105 |
| 50V | 0R5~472 | 102~105 | 103~105 | ||||||||
| 100V | 0R5~392 | 102~683 | |||||||||
| 1210 | C3 C2 |
5.0 4.0 |
5.0 | 7.6 | 5.5 | 3.8 | 0.5 | 25V | 561~103 | 102~334 | 104~155 |
| 50V | 561~682 | 102~205 | 104~155 | ||||||||
| 100V | 561~472 | 102~104 | |||||||||
| 1812 | C3 | 5.0 | 5.0 | 8.5 | 8.5 | 3.8 | 0.5 | 25V | 102~153 | 103~474 | 154~335 |
| 50V | 102~103 | 103~334 | 154~225 | ||||||||
| 100V | 102~682 | 103~224 | |||||||||
| 2225 | C4 | 7.5 | 5.0 | 10.5 | 9.5 | 4.2 | 0.5 | 25V | 102~223 | 103~105 | 684~475 |
| 50V | 102~223 | 103~105 | 684~335 | ||||||||
| 100V | 102~103 | 103~474 | |||||||||
| 3035 | C4 | 7.5 | 5.0 | 12.5 | 10.5 | 4.2 | 0.5 | 25V | 102~104 | 103~225 | 105~106 |
| 50V | 102~473 | 103~225 | 105~685 | ||||||||
| 100V | 102~333 | 103~105 | |||||||||
注：其余部分容量電壓等指標與CC41、CT41相同

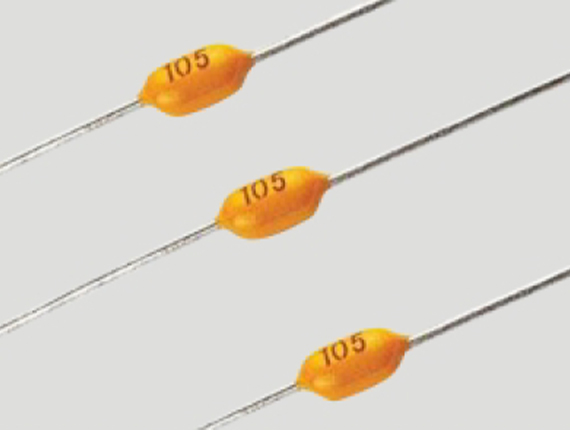

多種腳形產品。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
